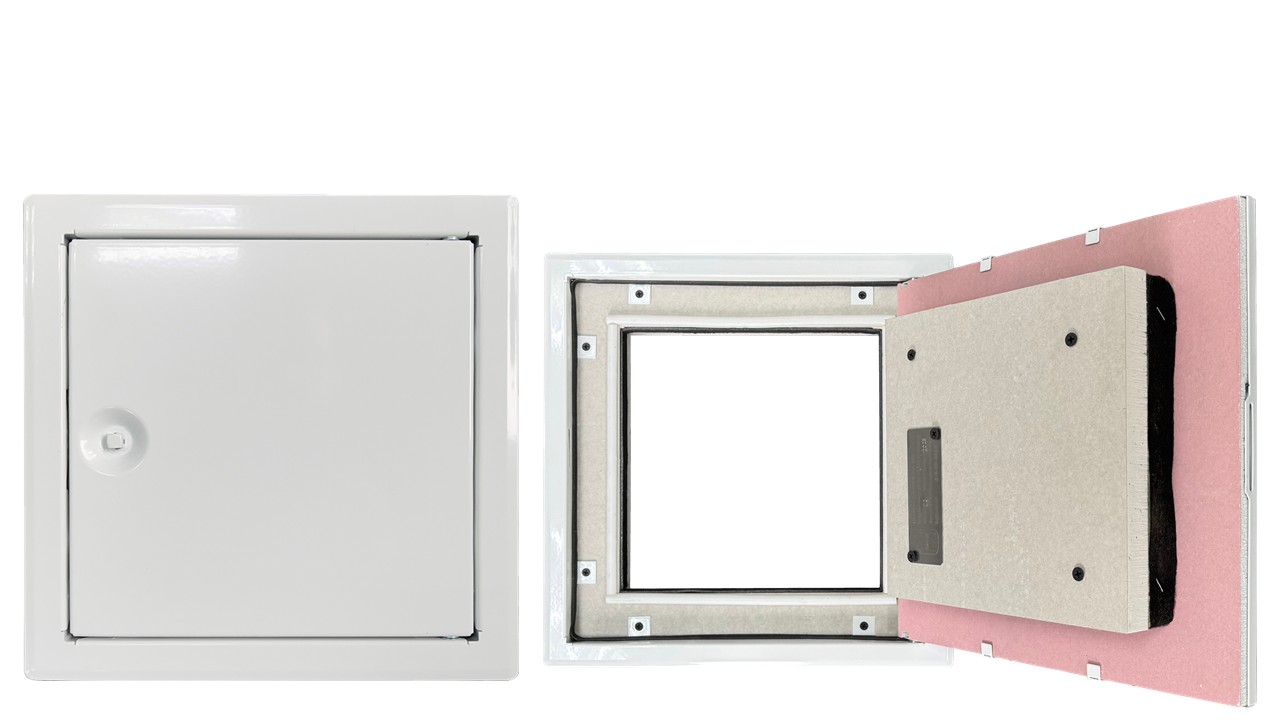

Brannluke EI90, SA. Type: UP-FS90F

Brannluke EI90 med firkantlås for bruk i vegg og himling. SA-sertifisert – røyktett (testet etter DIN EN 1634-3). God lufttetthet, klasse 3 (DIN EN 12207). Lydreduksjon opp til 36 dB. Dybde = 52 mm.

Benyttes i gipsplate- og betong vegg for:

• Rask adgang til rør, fittings, ventiler og elektriske koblinger.

• Rammen har en 18 mm utenpåliggende flens som vil skjule ev. ujevnheter i utsparingen.

Lakkering:

• Hvit pulverlakkert RAL 9016.

• Endring av RAL-kode mot tillegg i pris.

Materialer:

• Galvanisert stål i ramme og lokk.

• Medfølgende betjeningsnøkkel i PP.

Isolering:

• Luken leveres brannisolert EI90.

• SA-sertifisert – røyktett (testet etter DIN EN 1634-3).

• God lufttetthet, klasse 3 (DIN EN 12207).

• Lydreduksjon opp til 36 dB.

Betjening:

Åpning og lukking skjer ved 90º vridning med nøkkelen.

Montasje:

• Vinkelrett hull skjæres i vegg/tak ifølge utsparingsmål i tabell.

• For å sikre god tetting mellom flens og veggflate anbefales å legge en streng med fugemasse ACRYL-1A på selve karmflensen før rammen settes på plass.

• Tre- eller stålstender benyttes på minimum to av rammens sider.

• 4 stk anker for innfesting av rammen er for borret med 5 stk hull. Ankrene vris 90° ut fra rammen og festes i stender.

• I betongkonstruksjoner må benyttes ekspasjonsbolter for innfesting av rammen.

• Det er ikke behov for utforing av åpningen, men det må sørges for god tetting mellom betong og ramme.

Lysåpning = Endelig åpning tilgjengelig ved installert luke.

Maksimal størrelse: 600 x 1200 mm
