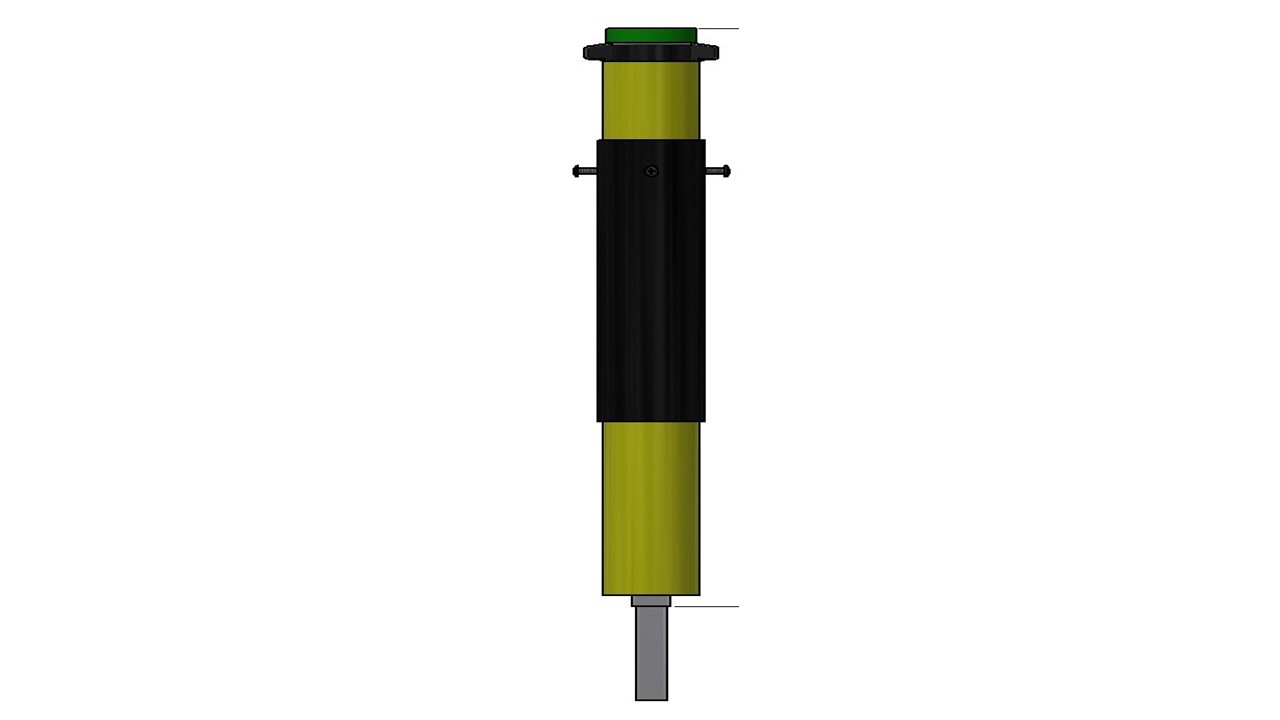

Reparasjonssett for spindelforlengere av type XCO/XCS

Reparasjonssett for spindelforlengere av type XCO/XCS

Reparasjonssett for spindelforlenger av type XCO/XCS. Reparerer skader påført i området for det øvre varerøret.

Dokumenter
Mer informasjon
Produktnummer: I/A Kategorier: ,

Varianter

ArtikkelnavnNRFLengdeVektAntallLegg i liste
Artikkelnavn: XCTR180NRF: 1478133Lengde: 18 cmVekt: 0.4 kg
Artikkelnavn: XCTR450NRF: 1478136Lengde: 45 cmVekt: 1.6 kg
Artikkelnavn: XCTR1500NRF: 1478138Lengde: 150 cmVekt: 2.5 kg
Artikkelnavn: XCTRT270NRF: 1478137Lengde: 27-37 cmVekt: 0.8 kg

Datablad (norsk)

Last ned

Beskrivelse

Dersom uhellet er ute og toppen eller øvre del av spindelforlengeren er ødelagt eller bøyd, fortvil ikke. Med Helnor reparasjonssett kappes spindelforlenger av og reparasjonssettet påmonteres.



Vi har to typer syrefaste reparasjonssett for XCO/XCS-spindeforlengere: XCTR og XCTRT:

  1. Reparasjonssettet XCTR kan benyttes på Helnor-spindelforlengere kalt XCO/XCS, for bakkekraner. XCTR er fastlengde.
  2. Reparasjonssettet XCTRT270 er teleskopisk, benyttes også på Helnor-spindelforlengere kalt XCS.



Egenskaper:

  • Syrefast stål, AISI 316.
  • Standardlengder XCTR (fastlengde) : 180 mm, 450 mm, 1500 mm.
  • Standardlengde XCTRT270 (teleskopisk) : 270-370 mm. 10 mm teleskopevne.
  • Reparerer skadede spindelforlengere.
  • Skadet område kappes vekk og erstattes med reparasjonssett.
  • Kan avsluttes både med og uten gateboks.
  • Reparerer skader påført i området for det øvre varerøret.



Montering:

  • Kapp av spindelforlengeren øvre plastrør, under skadestedet.
  • Før kapping av spindelforlengerens øvre stålrør, sikre stålrøret med en tang. Tangen (type wise-grip eller tilsvarende) låses fast til stålrøret under der det skal kappes. Hensikten med dette er å sikre at stålrøret ikke faller ned etter kapping.
  • Fjern det avkappede stålrøret med den tilhørende skadede spindelforlengeren.
  • Monter reparasjonssettet XCTR / XCTRT og entre stålrøret på rep.settet inn i stålrøret som står igjen etter kapping.
  • Bor et 5 mm hull gjennom begge stålrør og monter medfølgende saksesplint
  • Trekk ned reparasjonssettes sorte rør og monter de 8 medfølgende skruene. 4 stk gjennom den eksisterende spindelforlengerens gule rør og 4 stk gjennom reparasjonssettets gule rør.
  • Utfør funksjonstest av spindelforlenger og ventil.

Se også monteringsvideo på vår hjemmeside.
